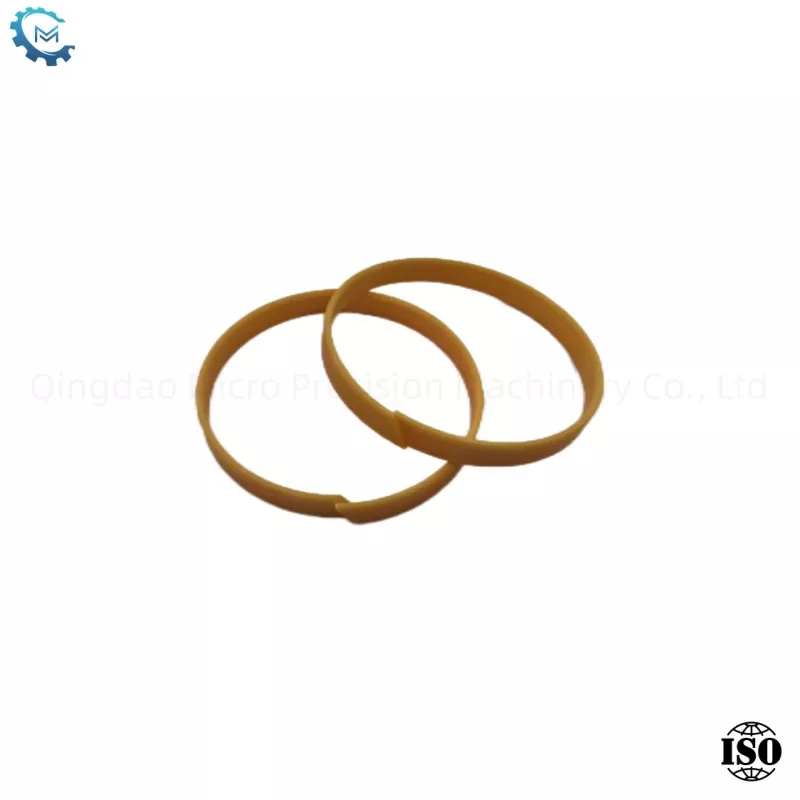

ایم پی ایم ڈی ایس سیریز کی گائیڈ رنگ

ایم پی ایم ڈی ایس سیریز کی گائیڈ رنگ بنیادی طور پر ایک گائیڈ کے طور پر کام کرتا ہے اور بنیادی طور پر ہائیڈرولک سلنڈروں اور نیومیٹک سلنڈروں میں پسٹن اور پسٹن کی انگوٹھیوں کی رہنمائی کے لئے استعمال ہوتا ہے ، جس میں معاون اور رہنمائی کا کردار ادا ہوتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

گائیڈ رنگ ، جسے سپورٹ رنگ بھی کہا جاتا ہے ، وہ ایک حصہ ہے جو پسٹن یا پسٹن چھڑی کی نقل و حرکت کی حمایت کرنے کے لئے ہائیڈرولک سلنڈر کے پسٹن یا پسٹن چھڑی یا گیس سلنڈر پر استعمال ہوتا ہے۔ یہ پسٹن یا پسٹن چھڑی کو نقل و حرکت کے دوران سلنڈر جسم کے ساتھ براہ راست رابطے اور رگڑ سے روک سکتا ہے ، اور سلنڈر جسم اور پسٹن یا پسٹن کی چھڑی کو نقصان سے بچا سکتا ہے۔ گائیڈ کی انگوٹھیوں کے لئے عام طور پر استعمال ہونے والا مواد پولی آکسیمیٹیلین (POM) ہے۔

نالی کی سطح کی خصوصیات

ختم	rtmax (ایک)	برطانیہ (UM)
سلائڈنگ سرفیس	.52.5	0.05 - 0.3
گروو بوٹوم	≤10	.61.6
گرووسائڈ	≤15	≤3

تفصیلات

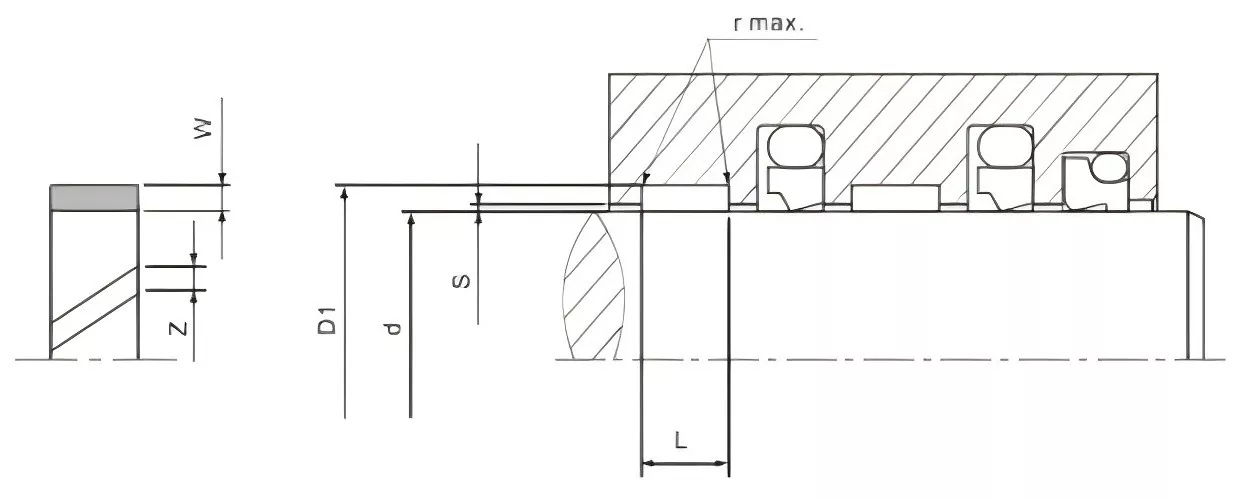

Guide Ring of MPMDS Series

راڈ قطر	نیچے قطر	نالی کی چوڑائی	رہنمائی کی گئی	گائیڈ رنگ کلیئرنس
D f8/h9	D1 H8	L+0.2	W	Z
8-20.0	D +3.10	2.5	1.55	1-2
10-50.0	D +3.10	4	1.55	1-3
15-140.0	D +5.00	5.6	2.5	2-5
20-220.0	D +5.00	9.7	2.5	2-9
80-400.0	D +5.00	15	2.5	4-15
200-999.9	D +5.00	25	2.5	8-33
1000-4200.0	D +5.00	25	2.5	33-134
280-999.9	D +8.00	25	4	10-33
1000-2200.0	D +8.00	25	4	33-70

کلیئرنس کو محدود کریں

سلنڈر قطر	سمین۔	smax.	D	rmax.
8-20	0.20	0.30	8-250	0.2
20-100	0.25	0.40	＞ 250	0.4
101-250	0.30	0.60
251-500	0.40	0.80
501-1000	0.50	1.10
1 1001	0.60	1.20

اب ایک کوٹیشن حاصل کریں

پی ٹی ایف ای سے بھرا ہوا

خصوصیات

پسٹن چھڑی کے لئے غیر دھاتی گائیڈ بیلٹ ، جو استعمال کے لئے تیار اور سائٹ پر کاٹنے کی اقسام میں دستیاب ہے

▶مواد

-لباس مزاحم رنگ Ptfe کانسی کا جامع ہے

▶کارکردگی

پسٹن راڈ کے لئے غیر دھاتی گائیڈ عنصر ، ISO10766 معیاری گہا کے لئے بھی موزوں ہے۔

-میٹل/پلاسٹک میٹریل جوڑی "مسدود" اور "ضبطی" محدود بوجھ کی صلاحیت (مواد) کو روکتی ہے۔

-رگڑ ، کوئی چھڑی پرچی کا رجحان نہیں۔ ناقص چکنا کے ساتھ خشک کام کرنے والے کام کے حالات کے لئے موزوں ؛

-جڈ کمپن ڈیمپنگ (شعاعی کمپن) ؛

ممکنہ غیر ملکی نجاستوں میں رن۔

-گائیڈ رنگ کونے میں گول کرنے سے گہا نالی کے نیم سرکلر کونے میں کنارے کے فرق کو بڑھاوا "اخراج" روکتا ہے۔

> کام کے حالات

لکیری رفتار: ≤15 میٹر/s ؛

بوجھ کی گنجائش: ≤15 n/ملی میٹر 2 ، 20 ℃ پر ؛ <7.5n/، 80 ℃ ؛ <5n/mm2 ، 120C پر۔ زیادہ سے زیادہ آپریٹنگ درجہ حرارت: -60 ° C ~+150 ° C (200 ° C)۔

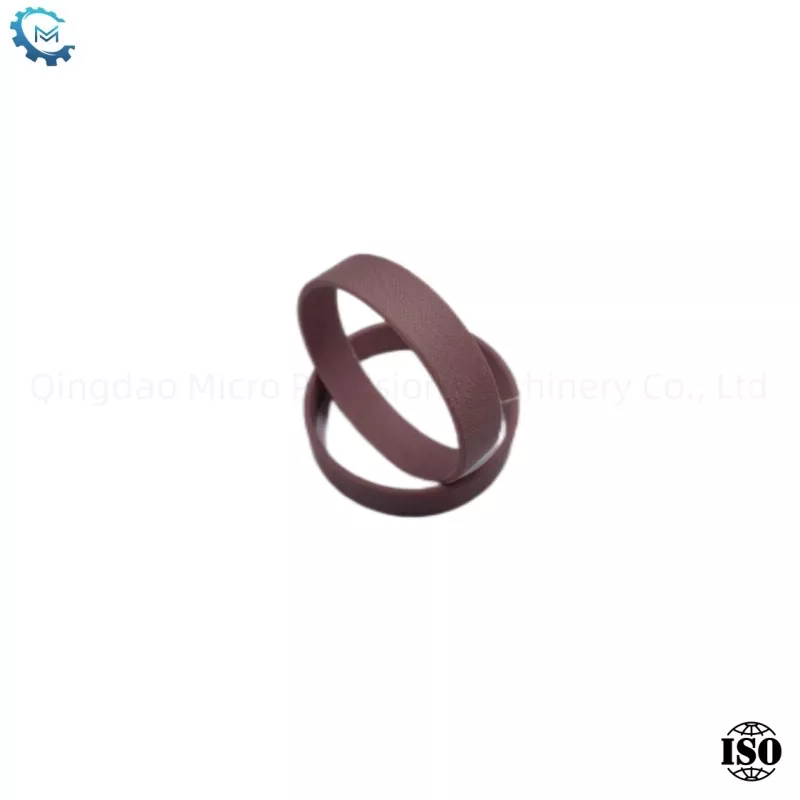

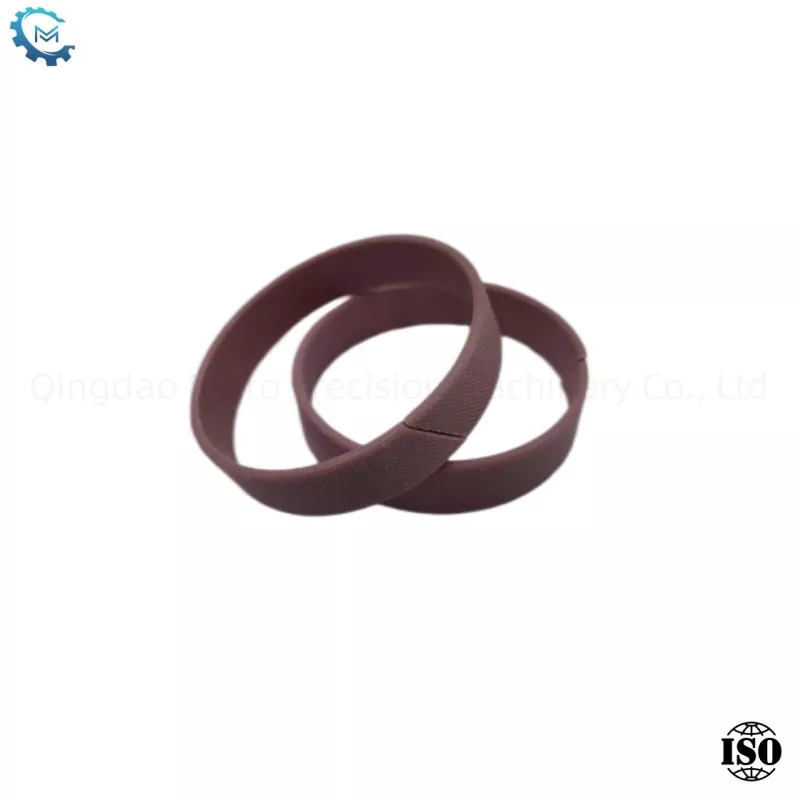

فینولک کپڑا

▶خصوصیات

پسٹن کے لئے غیر دھاتی گائیڈ عنصر۔

▶مواد

-ر مزاحم رنگ فینولک کپڑا ہے

▶کارکردگی

پسٹن راڈ کے لئے غیر دھاتی گائیڈ عنصر کے طور پر استعمال کیا جاتا ہے ، جو IS010766 معیاری گہا کے لئے بھی موزوں ہے۔

-میٹل/پلاسٹک میٹریل جوڑی "مسدود کرنے" اور "ضبطی" کے مظاہر کو روکتی ہے۔

ٹوٹے ہوئے کام کے درجہ حرارت تک پہنچنے سے پہلے لچکدار بوجھ اٹھانے کی گنجائش۔

-گائیڈ رنگ کونے میں گول کرنے سے گہا نالی کے نیم سرکلر کونے میں کنارے کے اخراج کو "اخراج" روکتا ہے۔

▶کام کے حالات

لائن کی رفتار: <1m/s

بوجھ کی گنجائش: <50n/ملی میٹر 2 ، 120C سے کم کام کرنے والے درجہ حرارت: -60 ℃ ~+120 ° C.
