سی این سی مشین ٹول ہولڈرز کی اقسام اور خصوصیات？

تعارف

کی صحت سے متعلق مشینی کے میدان میںسی این سی مشین ٹولز، ٹول ہولڈر کلیدی اجزاء ہیں جو ٹولز اور مشین ٹولز کو جوڑتے ہیں۔ سی این سی مشینی میں مہارت رکھنے والی کمپنی کی حیثیت سے ، ہم بخوبی واقف ہیں کہ مختلف قسم کے ٹول ہولڈرز مشینی کی کارکردگی ، صحت سے متعلق اور معیار پر گہرا اثر ڈالتے ہیں۔ میں آپ کو عام اقسام کی عام اقسام سے متعارف کراتا ہوںسی این سی مشین ٹول ہولڈرزاور ان کی انوکھی خصوصیات تفصیل سے۔

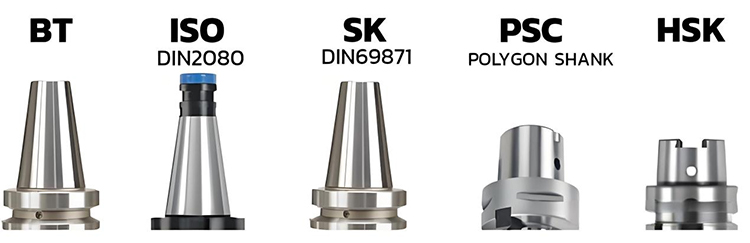

ٹول ہولڈرز کو عام طور پر مشینی سینٹر اسپنڈل کے ٹول ہول کے ٹپر کے مطابق دو قسموں میں تقسیم کیا جاتا ہے۔

1. تکلا ٹپر 7:24 کے ساتھ یونیورسل ٹول ہولڈر

7:24 ٹپر ٹول ہولڈر پوزیشننگ کے لئے ایک علیحدہ ٹپر سطح کا استعمال کرتا ہے ، اور ٹیپر ہینڈل لمبا ہوتا ہے۔ ٹیپر کی سطح بیک وقت دو افعال انجام دیتی ہے: تکلا مرکز کے نسبت ٹول ہولڈر کی پوزیشننگ اور سخت قوت کے ذریعہ ٹارک منتقل کرنا۔

7: 24 کے ٹپر کے ساتھ یونیورسل ٹول ہولڈر۔ عام طور پر پانچ معیارات اور وضاحتیں ہیں:

(1) بین الاقوامی معیار IS 0 7388-1 (IV یا آئی ٹی کے طور پر مختص)

خصوصیات:

اعلی استرتا ، DIN 69871 اور ANSI/ASME اسپنڈل ٹیپر مشین ٹولز پر انسٹال کیا جاسکتا ہے۔

(2) جرمن معیاری DIN 69871 ، چینی معیاری GB10944

(جے ٹی ، ایس کے ، DIN ، DAT یا DV کے طور پر مختص)

خصوصیات:

تنصیب کے طول و عرض وہی ہیں جو آئی ایس او 7388-1 ٹول ہولڈرز کی طرح ہیں ، لیکن ڈی 4 ویلیو زیادہ ہے ، جس کی وجہ سے تنصیب کی مداخلت ہوسکتی ہے۔

(3) امریکی معیاری اے این ایس آئی B5.50

خصوصیات:

اس میں پچر کی کمی ہے اور DIN 69871 اور ISO 7388-1 مشین ٹولز پر انسٹال نہیں کیا جاسکتا ہے ، لیکن مؤخر الذکر دو اس پر انسٹال ہوسکتے ہیں۔

(4) جاپانی معیاری JIS B6339 ، (ماس بی ٹی ، جسے بی ٹی کہا جاتا ہے)

خصوصیات:

بی ٹی ٹول ہولڈر ٹیپر پچھلے تین ٹول ہولڈرز سے کم ہے ، اور تنصیب کے طول و عرض مختلف ہیں ، لہذا ان کو تبدیل نہیں کیا جاسکتا۔ سڈول ڈھانچہ اسے دیگر تین ٹول ہولڈرز کے مقابلے میں تیز رفتار سے زیادہ مستحکم بناتا ہے۔

(5) جرمن معیاری DIN 2080 (NT یا ST کے طور پر مختص)

تناؤ کا طریقہ: این ٹی ٹائپ ٹول ہولڈر کو روایتی مشین ٹول پر پل کی چھڑی کے ذریعہ سخت کیا جاتا ہے ، جسے چین میں ایس ٹی بھی کہا جاتا ہے۔

2. تکلا ٹیپر 1:10 کے ساتھ ٹول ہولڈر

(1) HSK ٹول ہولڈر

HSK ویکیوم ٹول ہولڈر تیز رفتار مشینی کے دوران نظام کی سختی اور استحکام اور مصنوعات کی صحت سے متعلق کو بہتر بناسکتے ہیں ، اور تیز رفتار مشینی میں ایک اہم کردار ادا کرتے ہوئے ، آلے کی تبدیلی کے وقت کو مختصر کرسکتے ہیں۔

ایچ ایس کے ٹول ہولڈرز مختلف وضاحتوں میں دستیاب ہیں جیسے A ، B ، C ، D ، E ، اور F. ان میں ، A ، E ، اور F عام طور پر مشینی مراکز (خودکار ٹول کی تبدیلی) میں استعمال ہوتے ہیں۔

خصوصیات: اس میں 1:10 کا ٹپر ہے اور اس نے دو طرفہ رابطہ ڈیزائن اپنایا ہے (یعنی ایک ہی وقت میں ٹیپر اور آخری چہرہ رابطے میں ہے) ، جو اعلی سختی اور صحت سے متعلق فراہم کرتا ہے ، خاص طور پر تیز رفتار کاٹنے والے ماحول کے لئے موزوں ہے۔

(2) پی ایس سی ٹیپر شینک (ISO26623)

ایک مختصر ٹیپر ڈیزائن (عام طور پر 1:10 ٹیپر) استعمال کرتا ہے ، لیکن صرف ٹیپر سطح کے رابطے کے ذریعے تکلا سے جڑتا ہے۔ کچھ ماڈل سختی کو بہتر بنانے کے ل end آخر چہرے کے رابطے کو یکجا کرسکتے ہیں۔

ڈیزائن کا مقصد تیز رفتار گردش کے دوران سینٹرفیوگل فورس کی وجہ سے ٹیپر سطح کی کلیئرنس میں تبدیلی کو کم کرنا ہے ، لیکن اس کی پوزیشننگ کا طریقہ HSK سے آسان ہے اور بنیادی طور پر ٹیپر سطح کی رگڑ قوت پر انحصار کرتا ہے۔

نتیجہ

ایک کارخانہ دار کے طور پرسی این سی مشین ٹول ہولڈرز، ہم ہمیشہ صارفین کو اعلی معیار ، اعلی کارکردگی والے ٹول ہینڈل مصنوعات فراہم کرنے کے لئے پرعزم ہیں۔ لہذا ، ہم مصنوعات کے ڈیزائن کو بہتر بنانا اور مصنوعات کے زمرے کو بہتر بنانا جاری رکھے ہوئے ہیں تاکہ یہ یقینی بنایا جاسکے کہ ہر ٹول ہینڈل سی این سی مشینی میں بہترین کارکردگی کا مظاہرہ کرسکتا ہے ، جس سے صارفین کو موثر اور درست مشینی اہداف حاصل کرنے میں مدد مل سکتی ہے۔
