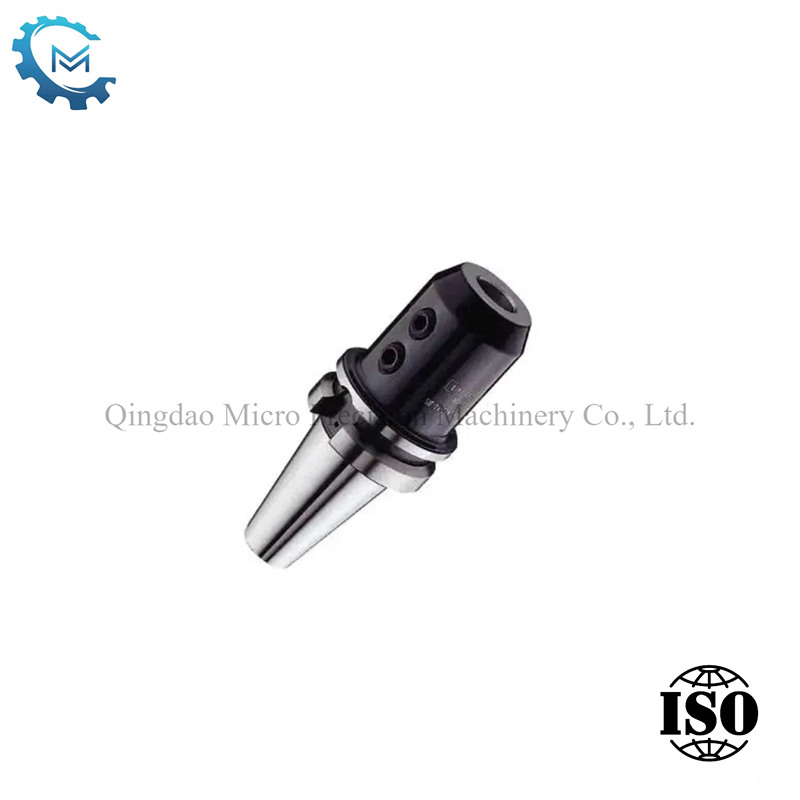

سائیڈ لاک ٹول ہولڈر

سائیڈ لاک ٹول ہولڈر ایک عام قسم کاٹنے والا ٹول ہولڈر ہے ، جو مختلف CNC مشینوں میں وسیع پیمانے پر استعمال ہوتا ہے۔ اس کو سائیڈ فکسنگ سکرو کے ذریعہ بند کیا گیا ہے ، جو اعلی صحت سے متعلق اور کلیمپنگ فورس کے ساتھ جدا ہونا اور جمع کرنا آسان ہے۔ یہ بھاری کاٹنے کے عمل کے ل suitable موزوں ہے۔ اسے اینڈ مل ہولڈرز یا اڈاپٹر بھی کہا جاتا ہے۔ ٹول ہولڈر کو کسٹمر کی ضرورت کے مطابق مختلف سائز میں اپنی مرضی کے مطابق بنایا جاسکتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

سائیڈ لاک ٹول ہولڈر سائیڈ سکرو کو سخت کرکے ، ٹول کلیمپنگ حاصل کرکے کاٹنے کے آلے کو محفوظ بناتا ہے ، اسے اینڈ مل ہولڈرز یا اڈاپٹر بھی کہا جاتا ہے۔ یہ بنیادی طور پر فلیٹڈ شینکس کے ساتھ ٹولز کی کھردری مشینی کے لئے استعمال ہوتا ہے ، جیسے مشقیں اور گھسائی کرنے والی کٹر۔ یہ ٹول ہولڈر تیز رفتار اور اعلی صحت سے متعلق گھسائی کرنے والے عمل کی ضرورت ہوتی ہے۔

پروڈکٹ پیرامیٹرز:

آرڈر نمبر ڈین 69871.A × D-L1	L	D	D1	L2	L3	wt （kg）
آرڈر نمبر ڈین 69871.A × D-L1	L	D	D1	L2	L3	wt （kg）
DIN69871.A30 × 6-50	97.8	25	31.75	18		0.58
DIN69871.A30 × 8-50	97.8	28	31.75	18		0.64
DIN69871.A30 × 10-50	97.8	35	31.75	20		0.72
DIN69871.30 × 12-50	97.8	42	31.75	22.5		0.8
DIN69871.30 × 16-63	110.8	48	31.75	24		0.96
DIN69871.A40 × 6-50	118.4	25	44.45	18		0.92
DIN69871.A40 × 8-50	118.4	28	44.45	18		0.96
DIN69871.A40 × 10-50	118.4	35	44.45	20		2
DIN69871.A40 × 12-50	118.4	42	44.45	22.5		1.12
DIN69871.A40 × 14-50	118.4	44	44.45	22.5		1.12
DIN69871.A40 × 16-63	131.4	48	44.45	24		1.2
DIN69871.A40 × 18-63	131.4	50	44.45	24		1.2
DIN69871.A40 × 20-63	131.4	52	44.45	25		1.32
DIN69871.A40 × 25-100	168.4	65	44.45	24	25	2.04
DIN69871.A40 × 32-100	168.4	72	44.45	24	28	2.24
DIN69871.A40 × 40-120	188.4	90	44.45	30	32	2.4
DIN69871.50 × 6-63	164.75	25	69.85	18		3.3
DIN69871.50 × 8-63	164.75	28	69.85	18		3.4
DIN69871.A50 × 10-63	164.75	35	69.85	20		3.42
DIN69871.A50 × 12-63	164.75	42	69.85	22.5		3.42
DIN69871.A50 × 14-63	164.75	44	69.85	22.5		3.44
DIN69871.A50 × 16-63	164.75	48	69.85	24		3.46
DIN69871A50 × 18-63	164.75	50	69.85	24		3.48
DIN69871.50 × 20-63	164.75	52	69.85	25		4.24
DIN69871.A50 × 25-80	181.75	65	69.85	24	25	4.4
DIN69871.A40 × 32-100	201.75	72	69.85	24	28	4.52
DIN69871.A40 × 40-120	221.75	90	69.85	30	32	4.72

اب ایک کوٹیشن حاصل کریں

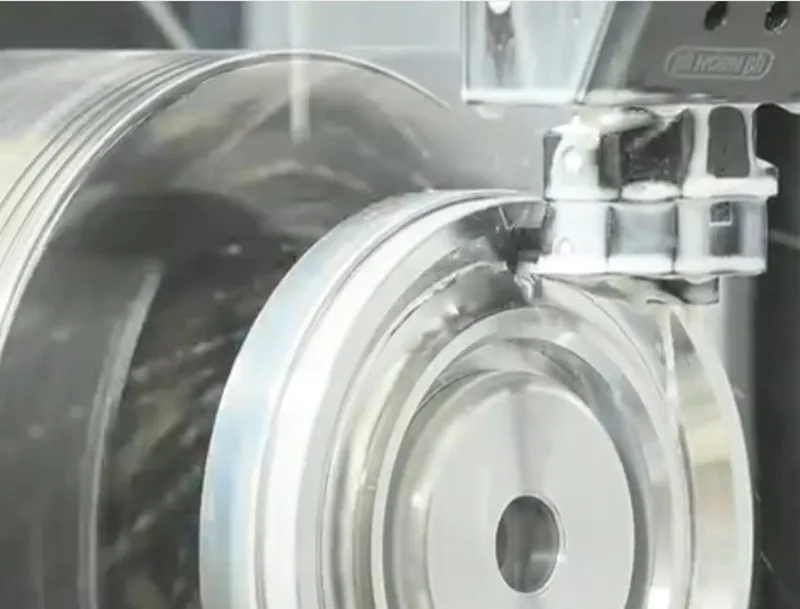

سائیڈ لاک ٹول ہولڈر کے لئے پیداوار کا عمل:

ٹول ہولڈر باڈی کے سامنے والے ٹیپر پنڈلی اور عقبی اندرونی سوراخ کو جہتی درستگی اور سطح کی کھردری کو یقینی بنانے کے لئے مشینی کیا جاتا ہے۔ ٹول ہولڈر باڈی کے پردیی تھریڈڈ سوراخوں کو مشینی کیا جاتا ہے ، اس بات کو یقینی بناتے ہوئے کہ تھریڈڈ سوراخوں کا مرکز لائن اندرونی سوراخ کی ریڈیل سمت کے ساتھ ایک خاص زاویہ تشکیل دیتا ہے ، جس سے تالے کی نشوونما ہوتی ہے۔
