ہمارے اعلیٰ معیار کے T13A ہائیڈرولک فلو کنٹرول والو بلاک کے فوائد ہائیڈرولک سسٹم کے بہاؤ کو درست طریقے سے کنٹرول کرتے ہیں، ہائیڈرولک سسٹم کے دباؤ کو درست طریقے سے کنٹرول کرتے ہیں، ہائیڈرولک سسٹم کے خودکار کنٹرول کا احساس کرتے ہیں اور ہائیڈرولک سسٹم کی وشوسنییتا اور حفاظت کو بہتر بناتے ہیں۔

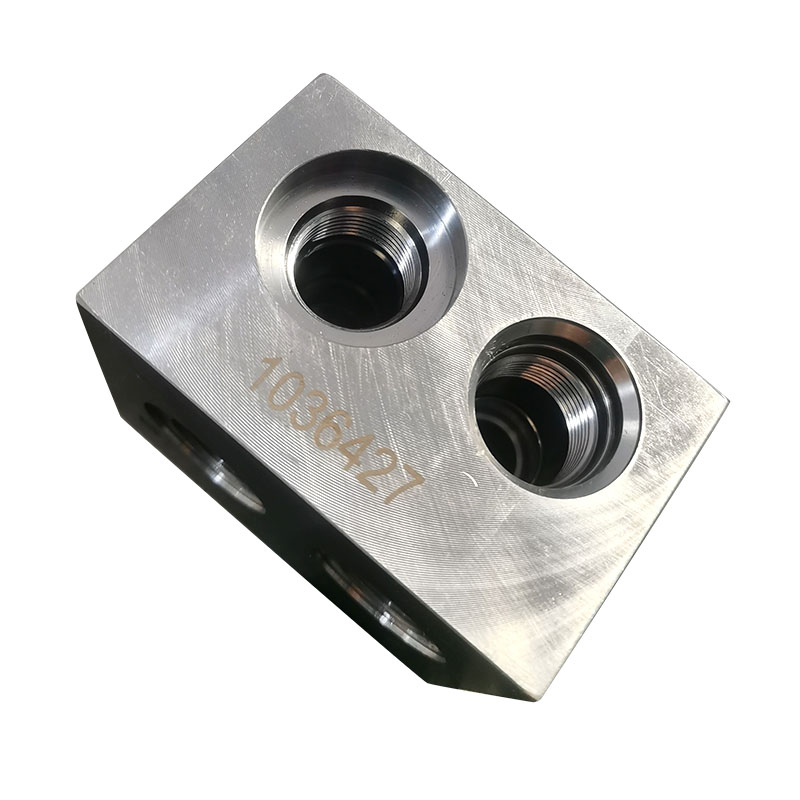

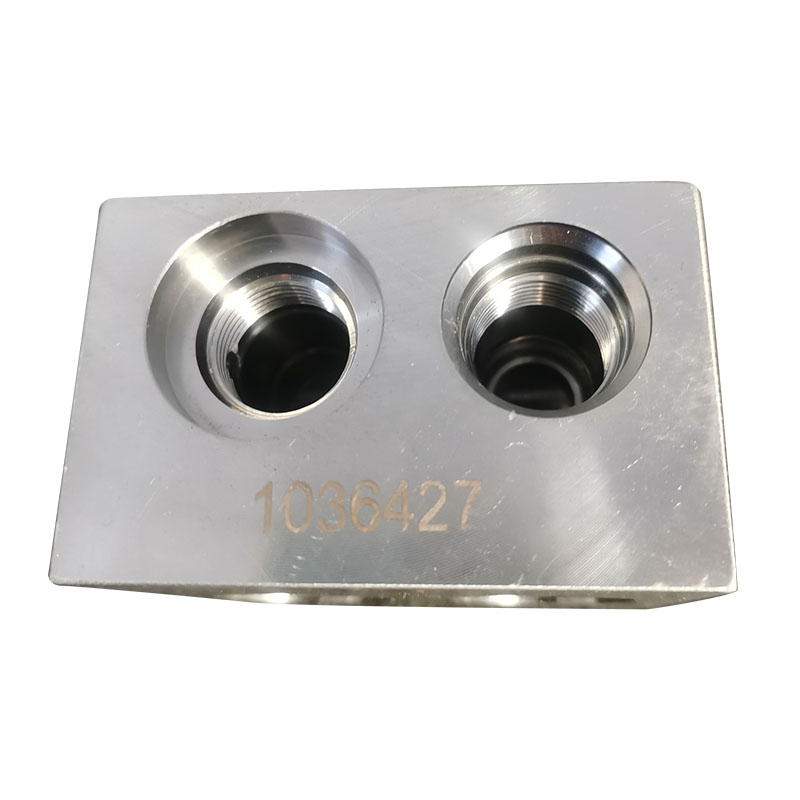

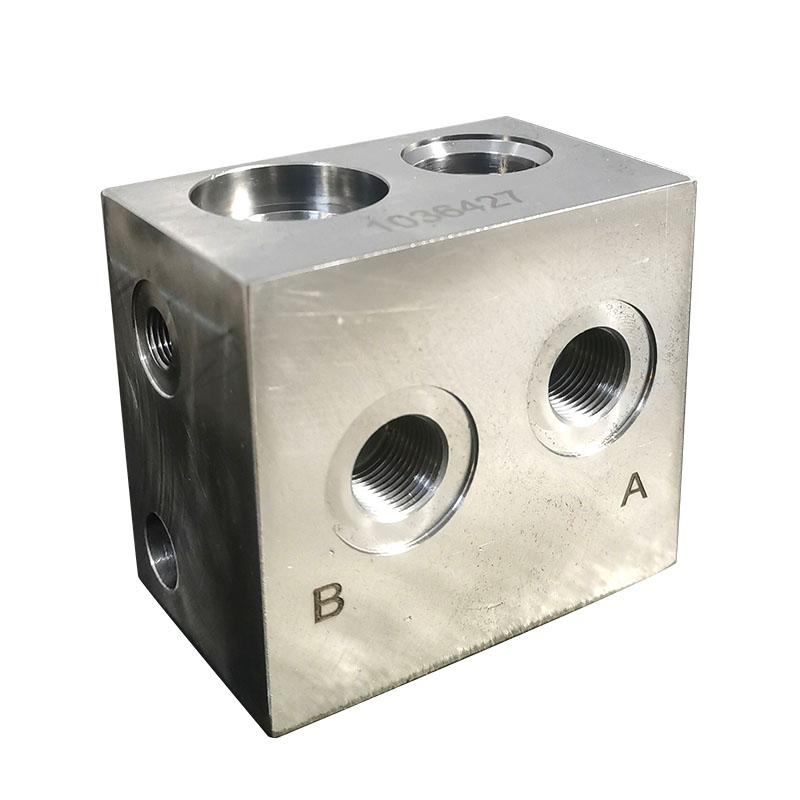

T13A ہائیڈرولک فلو کنٹرول والو بلاک اعلی معیار کے ہائیڈرولک سسٹمز کے لیے
ہائیڈرولک والوز کے فوائد
ہائیڈرولک نظام کے بہاؤ کو درست طریقے سے کنٹرول کریں۔
ہائیڈرولک نظام کے دباؤ کو درست طریقے سے کنٹرول کریں۔
ہائیڈرولک سسٹم کے خودکار کنٹرول کا احساس کریں۔
ہائیڈرولک نظاموں کی وشوسنییتا اور حفاظت کو بہتر بنائیں
Q355D جعلی شیٹ، QT500-7، QT400-18، سٹینلیس سٹیل 316، ایلومینیم، تانبا اور دیگر مواد۔ ہم معیار اور بروقت ترسیل کو یقینی بنانے کے لیے گاہک کے مخصوص مواد اور غیر معیاری حسب ضرورت پروسیسنگ کو قبول کرتے ہیں۔
1: T13A ہائیڈرولک فلو کنٹرول والو بلاک کو 2 طرفہ ڈائریکٹ ایکٹنگ سولینائیڈ سے چلنے والے پاپیٹ والو اور ڈائریکشنل والو کے ساتھ پروسیس کیا جا سکتا ہے۔ ڈیزائن کے بہاؤ کی شرح ہے: 40L/منٹ۔ پروسیسنگ ہول کی قسم T13A والو ہول ہے۔ 2-پوزیشن 2-طریقہ سولینائڈ والو سے لیس ہوسکتا ہے۔ تنصیب کے بعد، یہ ایک براہ راست والو ہے. حرکت پذیر قسم، والو بلاک والو سوراخ ایک پاپیٹ والو ساخت ہے. یہ والو بور عام طور پر کھلی اور عام طور پر بند دونوں ترتیبوں کے لیے ڈیزائن اور مشینی ہے۔ والو بلاک کے والو سوراخ کو پاپیٹ والو ڈھانچے کے طور پر ڈیزائن کیا گیا ہے، جو نائٹریل ربڑ، ای پی ڈی ایم، اور فلورین ربڑ سے بنا ہے۔ اس والو بلاک کے والو سوراخ میں کوئی رساو نہیں ہے۔
2: اس ہائیڈرولک والو بلاک کے والو سوراخ کو 2 طرفہ سولینائڈ سے چلنے والے سلائیڈ والو اور 45L/منٹ کی بہاؤ کی شرح کے ساتھ ایک سمتی والو کے ساتھ پروسیس کیا جا سکتا ہے۔ 2-پوزیشن 2-طریقہ سولینائڈ والو سے لیس ہوسکتا ہے۔ یہ براہ راست کام کرنے والا، متوازن والو ڈھانچہ ہے، اور اس میں عام طور پر کھلے اور عام طور پر بند دونوں افعال ہوتے ہیں۔ ساخت کی قسم.
3: اس ہائیڈرولک والو بلاک کا والو ہول ڈائریکٹ ایکٹنگ، نرم سوئچنگ، سولینائیڈ سے چلنے والا پاپیٹ والو، ڈائریکشنل والو ڈیزائن فلو: 15L/منٹ ہے۔ ہائیڈرولک والو بلاک کو 2-پوزیشن 2-طرفہ solenoid والو کے ساتھ پروسیس کیا جا سکتا ہے، جو کہ ایک ڈائریکٹ ایکٹنگ قسم ہے۔ پاپیٹ والو کے ڈھانچے میں نرم آغاز کی خصوصیات ہیں، جو والو کے چلنے پر سسٹم کے اثرات کو نمایاں طور پر کم کر سکتی ہے۔
زیادہ سے زیادہ آپریشنل دباؤ |
350 بار |
شرح شدہ جوابی وقت |
50ms |
110 SUS (24 cSt) پر زیادہ سے زیادہ رساو |
80cc/min@210brt |
تعدد سوئچ کریں۔ |
15000 سائیکل فی گھنٹہ |
پاس |
T13A |
سیل کٹ-کارٹریج |
اس کے لیے؛ 990-413-007 |
سیل کٹ-کارٹریج |
Viton؛ 990-17-006 |
دستی ہنگامی آپریشن کے لیے فورس درکار ہے۔ |
33N/100 بار @ پورٹ 1 |
دستی ہنگامی آپریشن ایکشن اسٹروک |
2.5 ملی میٹر |
سولینائڈ کوائل اسٹارٹ وولٹیج |
12VCD/24VCD |
یہ ہائیڈرولک والو بلاک والو ہول فکسڈ گائیڈ پریشر ریشو 4.5:1 ہاف انٹرسیپشن بیلنس والو سیٹ کر سکتا ہے۔

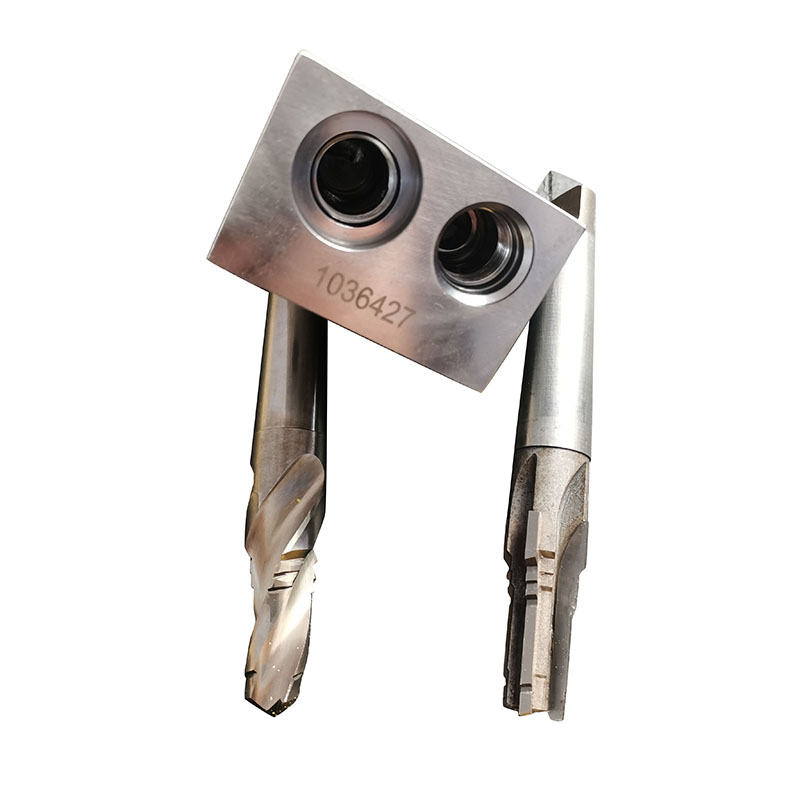

اعلی درستگی والے 5-axis CNC آلات کی پروسیسنگ، کسٹم مولڈنگ ٹول پروسیسنگ ہائیڈرولک والو بلاک والو سوراخ کا استعمال، والو سوراخ کی درستگی کو یقینی بنانے کے لیے، بلکہ والو سوراخ کی ہمواری کو یقینی بنانے کے لیے، Ra0.8--Ra1.6
پیشہ ورانہ صفائی کا سامان اور پروفیشنل برر ہٹانے والے اہلکار ہائیڈرولک والو بلاکس کی صفائی اور کراس ہولز کی گڑ کو سنبھالنے کو یقینی بناتے ہیں۔ یقینی بنائیں کہ ہر والو بلاک 3D شیڈو کا پتہ لگا سکتا ہے۔
